Части, называемые LMG362X, различаются по размеру включенного выключателя Gan Hemt.Они есть:

• LMG3622 650V120 мОм 8,5a
• LMG3624 650V 170Mω 6a
• LMG3626 650V 270M Ом 3,6a

«Использование LMG3622 требует установки требуемой скорости поворота с резистором программирования и
Расчет текущего чувственного резистора », по словам компании.Использование дизайнеров ICS может достичь эффективности системы до 94% для <75W ac-dc applications, or above 95% system efficiency for >75 Вт AC-DC приложения ».

Особенности включают в себя охлаждение нижнего охлаждения 8 x 5,3 мм QFN упаковки, защиту от чрезмерного цикла, включение PIN-кода, чрезмерная защита и контроль скорости.Для… 24 и… 22 Ti добавляет совместимость с USB C/PD в этот список.

Устройства оптимизированы, сказал TI, для квазирезонансивного муха, асимметричного полуботающего муха, индуктора-индуктора-конвертер (LLC), коррекции коэффициента мощности тотема и активных топологий мух.

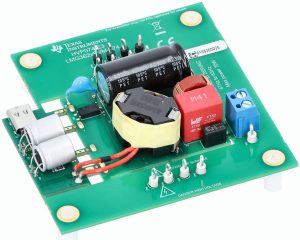

Существует модуль оценки для каждого IC, все реализуют квази-резонансный преобразователь мух с 65 Вт с USB Type-C PD: LMG36222VM-082 (левый), LMG3624EVM-081 и LMG3626EVM-074.

Например,… 2EVM-082 соответствует требованиям COC Tier 2 и DOE уровня 6 и работает входные данные в течение 90 до 265 в выходы 20 В пост.

Если зондирование тока не требуется, LMG3612 и LMG3616 являются одинаковыми устройствами для прокладки для палата.

Найдите 120 мОм 8,5A LMG3622 на этой странице продукта и его доске оценки здесь
